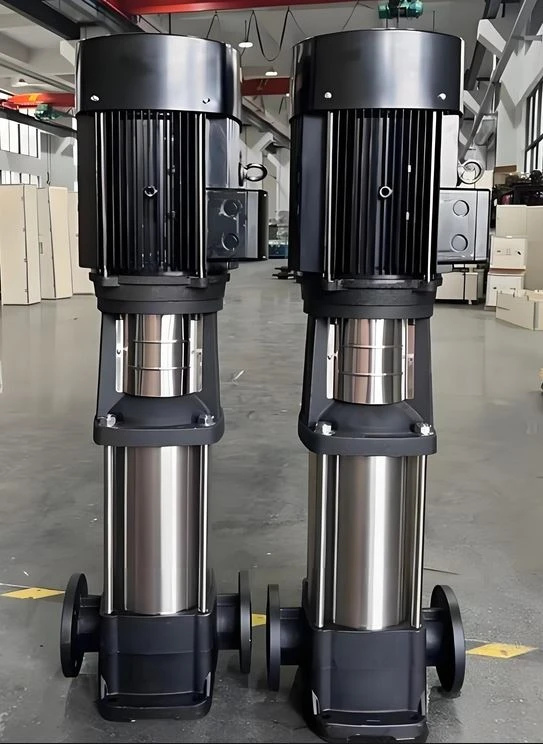

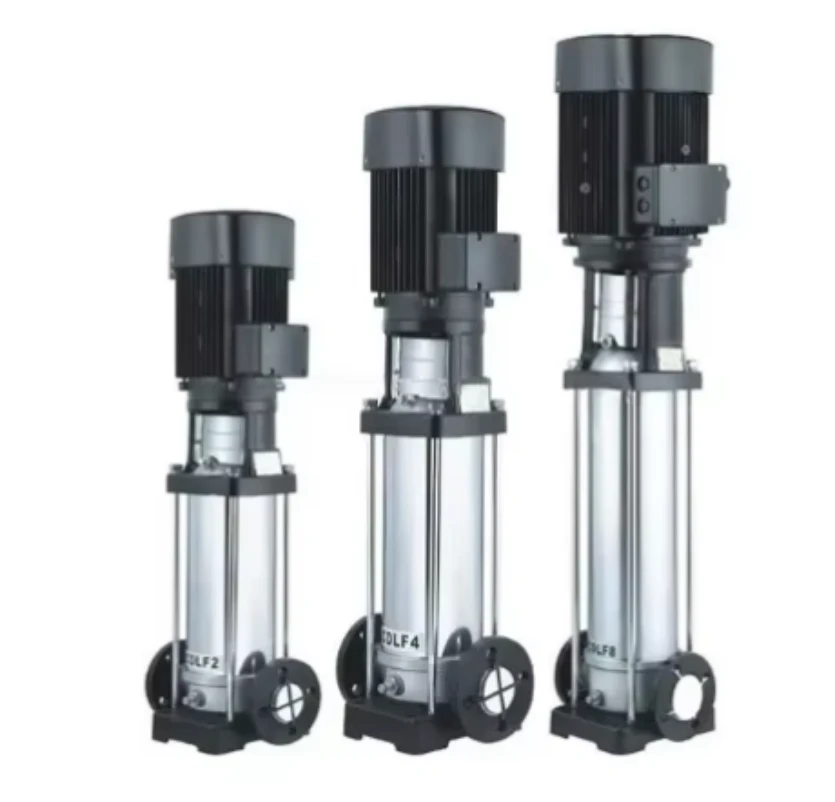

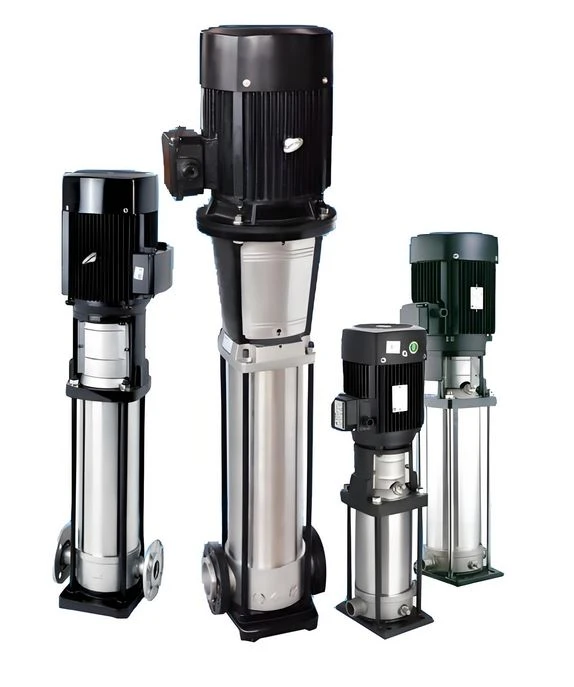

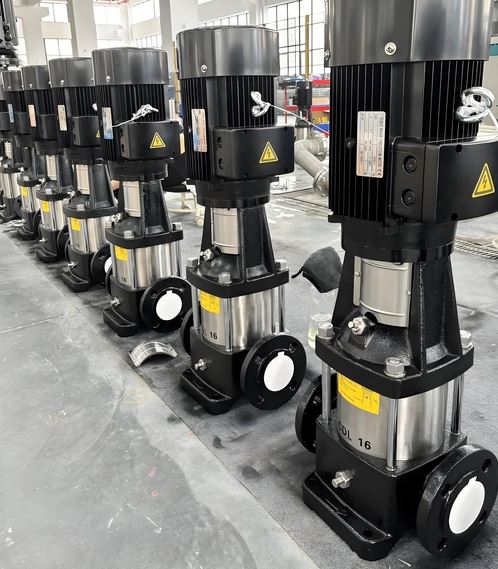

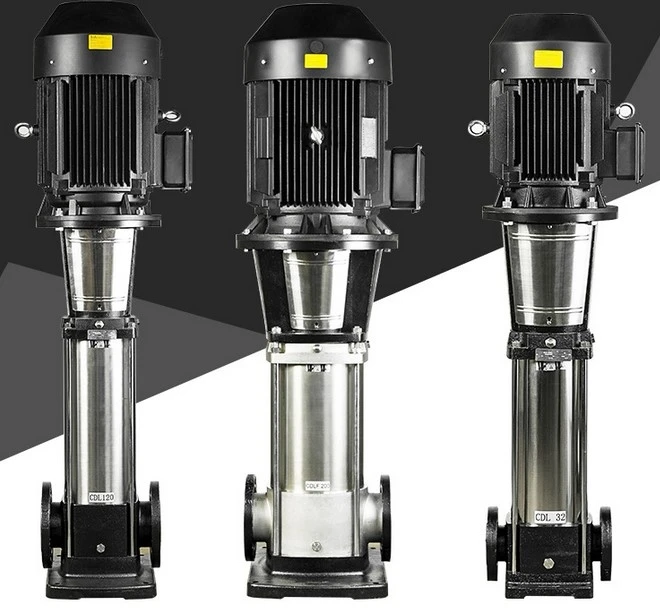

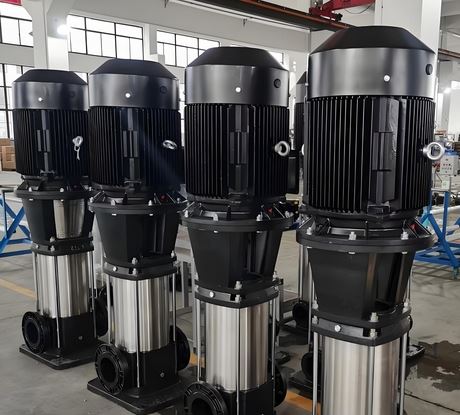

Mahsulotlar tavsifi
CDL/CDLF ko'p funktsiyali mahsulot bo'lib, musluk suvidan tortib sanoat suyuqliklarigacha bo'lgan turli xil muhitlarni o'tkazishi mumkin. Turli harorat, oqim va bosim diapazonlari uchun javob beradi. CDL korroziy bo'lmagan suyuqliklar uchun, CDLF esa biroz korroziv suyuqliklar uchun mos keladi.
1. Suv ta'minoti: Suv inshootlarida suvni tozalash va tashish, suv inshootlarining turli zonalarida suvni taqsimlash, magistral quvurlarni kuchaytirgich va ko'p qavatli binolar uchun-booster.
2. Sanoat bosimi: texnologik suv tizimi, tozalash tizimi, yuqori{1}}bosimli yuvish tizimi, yong'indan himoya qilish tizimi.
3. Sanoat suyuqliklarini tashish: sovutish va konditsioner tizimlari, qozon besleme suvi va kondensatsiya tizimlari, dastgoh aksessuarlari, kislotalar va ishqorlar.
4. Suvni tozalash: Ultrafiltratsiya tizimi, teskari osmos tizimi, distillash tizimi, separator, suzish havzasi.
5. Sug‘orish: Dala sug‘orish, yomg‘irlash, tomchilatib sug‘orish.
Bu nasos standart elektr motor bilan quvvatlanadi, dvigatelning chiqish mili ishonchli mufta orqali nasos miliga muammosiz ulanadi. Bosimga chidamli{1}}tsilindr va suyuqlik oqimi komponentlari nasos boshi va kirish va chiqish qismlari o‘rtasida mahkam o‘rnatilgan bo‘lib, ularning barchasi mahkamlash murvatlari bilan birlashtiriladi. Kirish va chiqish nasosning tagida, bir xil tekislikda qulay tarzda joylashgan. Bu ko‘p funksiyali nasos quruq{4}}ishlash,-fazadan-va ortiqcha yuklanish stsenariylaridan himoya qiluvchi aqlli himoyachi bilan jihozlanishi mumkin.
Mahsulot afzalliklari
Milya muhri uchun qattiq qotishma va florokauchuk materiallari bilan mexanik muhrlardan foydalanish tufayli nasosning ishonchliligi va tashiladigan muhitning harorati yaxshilanishi mumkin.
2. CDLF seriyali engil zanglamaydigan po'latdan yasalgan vertikal ko'p bosqichli nasoslarning oqim o'tishi zanglamaydigan po'latdan yasalgan plitalarni shtamplash va payvandlash orqali amalga oshiriladi, bu nasosni engil korroziy muhit uchun mos bo'lishiga imkon beradi.
3. Umumiy tuzilma ixcham boʻlib, kichik oʻlchamli, engil vaznli, past shovqinli, ajoyib energiya-tejamkorlik effekti va texnik xizmat koʻrsatish uchun qulay.
4. Ko'p pog'onali nasosning kirish va chiqishi nasos bazasi bilan bir xil gorizontal darajada joylashgan bo'lib, ularni to'g'ridan-to'g'ri quvurlarda ishlatish mumkin.
5. Standart motorlar qabul qilinadi. Foydalanuvchilar motorlarni o'z ehtiyojlariga ko'ra osongina sozlashlari mumkin.
6. Nasosni quruq ish, faza etishmayotgan va ortiqcha yuk kabi vaziyatlardan samarali himoya qilish uchun foydalanuvchi talablariga muvofiq aqlli himoyachilar jihozlanishi mumkin.
CDL/CDLF nasoslari ko'p funksiyali mo''jizadir.
Ular turli xil harorat, oqim tezligi va bosimga mos keladigan-suyuqliklarni musluk suvidan tortib sanoat suyuqliklarigacha- samarali tarzda uzatadi. CDL modellari-korroziv bo'lmagan suyuqliklar uchun ideal, CDLF modellari esa engil korroziv suyuqliklar bilan oson ishlov beradi.
1.Suv ta'minoti: Suv inshootlarida suvni filtrlash va tashish, magistral quvur bosimini oshirish, shuningdek-ko'p qavatli binolarda suv oqimini yaxshilash uchun juda mos keladi.
2. Industrial boosting: texnologik oqim suv tizimlari, tozalash tizimlari, yuqori-bosimli yuvish ilovalari va yong'inga qarshi tizimlar uchun ideal.
3. Sanoat suyuqliklarini tashish: sovutish va havo{1}}konditsionerlik tizimlarini, qozon suv taʼminoti va kondensatsiya tizimlarini, mashina bilan bogʻliq- vazifalarni va hatto kislotalar va ishqorlarni qayta ishlashni qoʻllab-quvvatlaydi.
4. Suvni tozalash: ultrafiltratsiya tizimlari, teskari osmos tizimlari, distillash tizimlari, separatorlar va suzish havzalari uchun zarur.
5. Sug'orish: qishloq xo'jaligi erlarini sug'orish, buzadigan amallar bilan sug'orish va aniq tomchilatib sug'orish kabi turli xil sug'orish ehtiyojlari uchun juda mos keladi.
Zanglamaydigan po'latdan yasalgan santrifüj nasoslarni ishga tushirish, ishlatish va texnik xizmat ko'rsatishning asosiy nuqtalari
Eslatma: Ishga kirishishdan oldin nasosning bosimga chidamli{0}}tsilindridagi ogohlantirish belgilarini diqqat bilan o'qing.
Nasosni ishga tushirishdan oldin uni suv (yoki tashiladigan suyuqlik) bilan to'ldirish kerak.
● Nasosni teskari oqim tizimida suv bilan to'ldiring;
Nasosning chiqish klapanini yoping, nasos boshidagi vintli qopqoqni echib oling, egzoz vintli qopqog'idan doimiy suv oqimi chiqmaguncha suv kirish valfini sekin oching. Keyin egzoz vintining qopqog'ini torting va assimilyatsiya trubkasidagi nazorat valfini to'liq oching.
● Ochiq tizimdagi suyuqlik darajasi nasosdan pastroq bo'lsa, nasosni suv bilan to'ldiring:
Eslatma: assimilyatsiya trubkasida nazorat valfi o'rnatilishi kerak.
Nasosning chiqish klapanini yoping, nasos boshidagi vintli qopqoqni echib oling va nasos va assimilyatsiya trubkasi to'liq suv bilan to'ldirilgunga qadar suyuqlikni vintli qopqoq teshigi orqali nasosga quying. Keyin vintli qopqoqni-qayta mahkamlang.
Eslatma:
- Nasos suyuqlik bilan toʻliq toʻlguncha va havo toʻliq chiqmaguncha uni ishga tushirmang!
-- Shamollatish vinti qopqog'ining chiqarish teshigi yo'nalishiga e'tibor bering. To'kilgan suv odamlarga zarar bermasligi yoki nasos va boshqa qismlarga zarar yetkazmasligi uchun ehtiyot bo'ling.
-- Issiq suv ishlatilsa, kuyish xavfidan qochish uchun ayniqsa ehtiyot bo'ling!
2. Aylanish yo'nalishini tekshiring
Elektr ta'minotini o'chiring, aylanish yo'nalishini kuzating (fanni tekshiring), to'g'ri aylanish yo'nalishi nasos boshidagi o'q bilan ko'rsatilgandek bo'lishi kerak, ya'ni vosita qo'zg'aysan uchidan nasos soat miliga teskari yo'nalishda aylanishi kerak.
3. Nasosni ishga tushirishdan oldin tekshirishni o'tkazish kerak.
● Ankraj murvatlari mahkamlanganligini tekshiring.
● Nasos to'liq suv bilan to'ldirilganmi?
● Aylanish yo‘nalishi to‘g‘rimi?
● Tarmoq kuchlanishi to'g'rimi?
● Barcha quvurlar ishonchli tarzda ulanganmi va suv ta'minoti tizimi to'g'ri ishlayaptimi?
● Kirish trubkasidagi valflar to'liq ochiq yoki yo'qligini tekshiring; nasos ishga tushirilgandan so'ng, chiqish valfi sekin ochilishi kerak.
● Agar bosim o'lchagich o'rnatilgan bo'lsa, ish bosimini tekshiring;
● Oddiy ishlashi uchun barcha kerakli boshqaruv elementlari, agar nasos bosim tugmasi bilan boshqarilsa, bosimni ishga tushirish va ajratishni tekshiring, sozlang. Bosim tugmasi yordamida dvigatelning to'liq yuk oqimi- ruxsat etilgan maksimal oqimdan oshmasligini tekshiring.
4. Nasosni ishga tushirish soni
Nasosni tez-tez ishga tushirmaslik kerak. Dvigatel quvvati soatiga 100 martadan ko'p bo'lmagan holda 4KVt dan oshmasligi tavsiya etiladi; 4KVt dan ortiq quvvatga ega motorlar uchun ishga tushirish soni soatiga 20 dan oshmasligi kerak. Agar ishga tushirish juda tez-tez sodir bo'layotganini aniqlasangiz, ishga tushirish va to'xtatish chastotasini kamaytirish uchun boshqaruv uskunasini sozlash kerak. Ayni paytda o'rnatish holatini tekshirish kerak.
5. Ushbu qo'llanmadagi ko'rsatmalarga muvofiq o'rnatilgan nasos minimal texnik xizmat ko'rsatish bilan samarali ishlaydi:
Mexanik muhr o'z-o'zidan-sozlanadi. Muhrdagi harakatlanuvchi va statsionar silliqlash bloklari orasidagi aloqa yuzasi moylangan va nasos tomonidan uzatiladigan suyuqlik bilan sovutiladi.
Nasos ichidagi toymasin rulmanlar pompalanadigan suyuqlik bilan yog'lanadi.
6. Muzlatish{1}}ga qarshi chora-tadbirlar
Nasoslar suv muzlashdan himoyalangan tizimlarda ishlatilishi mumkin. Nasosi muzlashga moyil bo'lgan joyga o'rnatilgan bo'lsa, pompalanadigan suyuqlik muzlashi va nasosga zarar yetkazmasligi uchun tegishli miqdorda antifriz qo'shilishi kerak. Antifriz bo'lmasa, sovuqni shakllantirish xavfi mavjud bo'lganda nasosni o'chirish kerak. Nasos ishlamay qolganda, nasos va tizimdagi suvni to'kish kerak.
7. Nasosni muntazam ravishda quyidagi tarzda tekshirish kerak:
● nasosning ish va ish bosimi;
● Mumkin bo'lgan oqish;
● Dvigatelning haddan tashqari qizib ketishi mumkin;
● Barcha filtr ekranlarini olib tashlang va tozalang/almashtiring;
● Dvigatelning haddan tashqari yuklanishi uchun uzilish vaqti;
● ishga tushirish va o'chirish chastotasi;
● Barcha nazorat operatsiyalari;
Agar nosozlik aniqlansa, tizimni "Umumiy xatolar va ishlov berish usullari" bo'yicha tekshiring.
8. Nasos uzoq vaqt davomida ishlamay qolsa, uni yaxshilab tozalash va to'g'ri saqlash kerak.
9. Saqlash vaqtida nasos zang va shikastlanishdan himoyalangan bo'lishi kerak.
Zanglamaydigan po'latdan yasalgan santrifüj nasoslarning umumiy nosozliklari va ishlov berish usullari
Eslatma: Dvigatel simlari qutisi qopqog'ini olib tashlash va nasosni qismlarga ajratishdan oldin, elektr ta'minoti uzilganligiga ishonch hosil qilish kerak.
Birinchi nosozlik hodisasi - Starter yopilganda, vosita ishga tushmaydi.
Sabablarni tahlil qilish:
a) Elektr uzilishi
b) sug'urta yonib ketgan.
c) Dvigatelning haddan tashqari yuklanishi
d) Starterning yomon aloqasi yoki lasanning noto'g'ri ishlashi
(e) Boshqarish sxemasida muammo bor.
f) Dvigatel ishlamay qolgan.
Cheklash usuli:
a) Elektr ta'minotini tekshiring
b) Sigortani almashtiring
c) tizimni tekshiring
d) Starterni almashtiring
(e) Boshqarish sxemasini tekshiring
f) ta'mirlash
Ikki nosozlik hodisasi - Starterning haddan tashqari yuklash moslamasi ishlamay qoladi (u quvvat yoqilgandan so'ng darhol o'chadi)
Sabablarni tahlil qilish:
a) sug'urta yonib ketgan.
b) Haddan tashqari yuklash moslamasining kontaktida muammo bor.
c) Kabel ulanishlari bo'shashgan yoki elektr ta'minotida muammo bor.
d) Dvigatel bobinida muammo bor.
(e) nasosning mexanik qismi to'g'ri tortilgan.
Cheklash usuli:
a) Sigortani almashtiring
b) Starterni tekshiring
c) Kabel ulanishlarini va quvvat manbaini tekshiring
d) Dvigatelni almashtiring
e) nasoslarga texnik xizmat ko'rsatish
Eslatma: d) va e) ob'ektlaridan foydalanuvchilarga ruxsatisiz ularni qismlarga ajratish yoki ta'mirlashga ruxsat berilmaydi.
Nosozlik hodisasi uchinchi - Haddan tashqari yuklash qurilmasi ishlamay qoldi, lekin nasos ishlamay qoldi.
Sabablarni tahlil qilish:
a) Starter to'g'ri ulanmagan yoki lasan bilan muammo bor.
b) Boshqarish sxemasida muammo bor.
Cheklash usuli:
a) Starterni almashtiring
b) Boshqarish sxemasini tekshiring
To'rtta nosozlik hodisasi - Nasosdan notekis suv chiqishi
Sabablarni tahlil qilish:
a) Kirish quvuri juda kichik.
b) Nasosning kirish qismida suv yetarli emas.
c) Sahifa juda past.
(d) kirish bosimi suv harorati, quvur liniyasi yo'qotishlari va oqim tezligiga nisbatan juda past.
(e) kirish trubkasi qismi iflosliklar bilan tiqilib qolgan.
Cheklash usuli:
(a) Kirish quvurini oshiring
b) tizimni takomillashtirish va suv hajmini oshirish yo'llarini topish
c) suyuqlik darajasini ko'tarishga harakat qiling
(d) tizimni takomillashtirish va kirish bosimini oshirish yo'lini topish
(e) tekshirish va tozalash
Beshinchi nosozlik hodisasi - Nasos ishlayapti, lekin suv chiqmayapti.
Sabablarni tahlil qilish:
a) Kirish trubkasi aralashmalar bilan tiqilib qolgan.
b) Pastki valf yoki nazorat valfi yopiq holatda.
c) Kirish trubasining oqishi
d) Kirish trubkasida yoki nasosda havo mavjud
Cheklash usuli:
a) tekshirish va tozalash
b) Pastki valf va nazorat valfiga texnik xizmat ko'rsatish
c) Kirish suv quvuriga texnik xizmat ko'rsatish
d) suyuqlikni to'ldiring va havoni olib tashlang
Oltinchi nosozlik hodisasi - Quvvat uzilganda nasos teskari yo‘nalishda ishlaydi.
Sabablarni tahlil qilish:
a) Kirish trubasining oqishi
b) Pastki valf yoki nazorat valfi noto'g'ri
c) Pastki valf to'liq ochiq yoki qisman ochiq holatda to'siq bo'ladi.
d) Kirish trubkasi havo pufagi bilan jihozlangan.
Cheklash usuli:
a) Suv ta'minoti quvurini tekshiring
b) Pastki valf va nazorat valfiga texnik xizmat ko'rsatish
c) Pastki valfga texnik xizmat ko'rsatish
d) Suv kirish quvurini tekshiring va ta'mirlang va havoni olib tashlang.
Vertikal nasosli mahsulotlarning afzalliklari
Birinchidan, vertikal nasoslar asosan nasosni teskari o'rnatish mumkin bo'lmagan va er osti tankiga joylashtirilgan holatlarda qo'llaniladi. Yoki saytda gorizontal nasos uchun poydevor yaratish uchun ochiq joy bo'lmasa, uning o'rniga vertikal nasos tankga joylashtirilishi mumkin.
Ikkinchidan, agar oddiy gorizontal nasos (oʻz-oʻzidan toʻldiruvchi nasos emas){0}}oʻz-oʻzidan toʻldirish qobiliyati juda past boʻlsa va quyida joylashgan tankdan muhitni tortib ololmasa, gorizontal nasos bilan vertikal nasosni solishtirib boʻlmaydi.
Umuman olganda, nasoslar odatda gorizontal turdagi. Biroq, quyidagi hollarda vertikal tur talab qilinadi:
1. Suv darajasi sezilarli darajada o'zgarib turadigan joylarda nasoslarni suvning pastki sathida o'rnatish kerak. Bunday holda, vertikal nasoslardan foydalanish nasos stantsiyasining maydonini qisqartirishi, tuproq ishlarini minimallashtirish va infratuzilmaga investitsiyalarni kamaytirishi mumkin. Ko'pgina yirik bir{3}}so'rg'ichli santrifüj nasoslar va eksenel oqim nasoslari vertikal turdagi.
2. Chuqurroq yer osti suvlarini qazib olish. Yog 'yoki sho'r suv kabi suyuqliklar uchun vertikal chuqur quduq pompasi talab qilinadi.
3. Katta bir{1}}so‘rg‘ich nasoslarining vertikal turi bo‘lishining yana bir sababi shundaki, ular oddiy suv-moylangan podshipniklarni qabul qilishi mumkin. Bunday holda, suv{4}}moylangan podshipniklarga tushadigan yuk kichik, eskirishi engil, podshipniklarning xizmat qilish muddati uzayadi.
4. Ba'zi yuqori{1}}bosimli past-bosimli nasoslar ko'p bosqichli va nozik nasos vallari tufayli beqaror ishlashga moyil bo'ladi. Ushbu muammoni hal qilish choralaridan biri vertikal nasoslardan foydalanish va nasos miliga ma'lum bir kuchlanishni qo'llashdir.
5. Pervanelning kirish qismidagi kavitatsiya chegarasini oshirish uchun potentsial energiyadan foydalaning. Ish paytida, birinchi bosqich pervanelining kirish qismi eng past holatda joylashtirilishi kerak, masalan, vertikal kondensatorlarda nasoslar va boshqalar.
6. Nasos egallagan zamin maydoni cheklangan, masalan, dengiz nasoslari uchun.
