Kimyoviy sanoat nasosi

Kimyoviy sanoat nasosi

Mahsulotni tanishtirish Bir bosqichli bir-pog'onali assimilyatsiya nasoslari sanoat va kommunal sohalarda, asosan, toza suv, kanalizatsiya, dengiz suvi va kimyoviy vositalarni tashishda, sanoat suv ta'minoti va...
So'rov yuborish
Ta'rif

Tizimingiz uchun to'g'ri IS/ISG/IHG markazdan qochma nasosni tanlash

30-3

Qarang, ko‘pchilik ISO 2858 ni -belgilash mashqlari kabi qabul qiladi. Biz yo'q. Bu biz hamma narsani quradigan poydevor. IS (gorizontal) va ISG (vertikal) chiziqlari haqida gapirganda, biz faqat ma'lumotlar varaqidagi oqim va bosh raqamlarini moslashtirmaymiz. Nasosi qizib ketganda, bosim oshib ketganda, ishlar rejadagidek ketmasa nima bo‘lishini o‘ylaymiz. Haqiqiy muhandislik o'sha erda yashaydi.

"Orqaga{0}}tortish-" - Bu shunchaki marketing emas

Ha, har bir nasos kompaniyasi "oson parvarishlash" deb aytadi. Yaxshi. Biroq, 200 mm assimilyatsiya chizig'i oldida turganingizda, bu aslida nimani anglatadi?

Bizning IS seriyamiz tegishli Back{0}}Pull-Out dizayniga ega. Siz rulman korpusini va pervanelni orqa tomondan tortib olasiz. Volut quvurga murvat bilan bog'langan holda qoladi. Bo'ldi shu. Quvurning kuchlanishi bilan kurashmaslik, korpusning buzilishi haqida tashvishlanishning hojati yo'q. Yigitlarning BPO’si bo‘lmagan nasosga oddiy muhr almashtirilgandan so‘ng, quvurlarni-qayta tekislash uchun uch kun sarflashlarini kuzatdim. Uch kun. Bizning ishimizda siz tushdan keyin ishingiz tugadi.

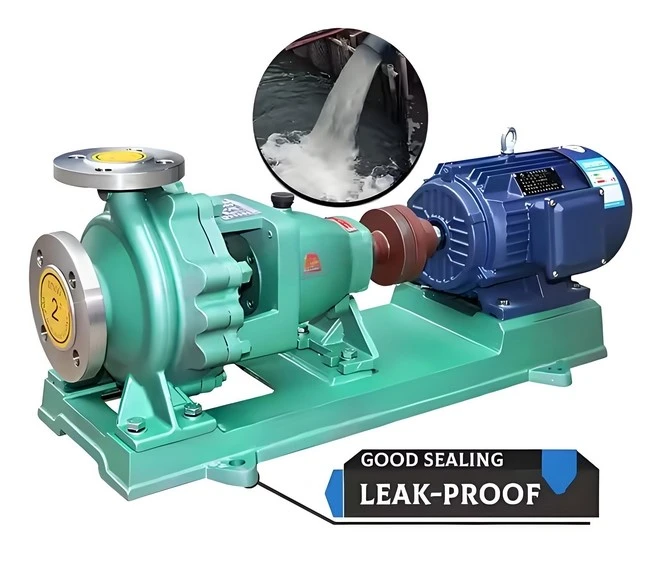

30-21

30-4

NPSHr - Nasoslarni jimgina o'ldiradigan raqam

Mana, ko'pchilik juda kech bo'lgunga qadar e'tiborsiz qoldiradigan narsa: bug 'bosimi.

Biz standart quyma temirni 80 darajaga yopamiz. IHG zanglamaydigan versiyalari 160 darajaga etadi. Bu o'zboshimchalik - emas, bu suyuqlik nasosingiz ichidagi gazga aylanmoqchi bo'lgan joyga asoslanadi. Va bu sodir bo'lganda, siz kavitatsiya olasiz. Men standart pervanellarni 3000 soat ichida tiriklayin yeyilganini ko'rdim, chunki hech kim NPSHrni tekshirmagan.

Shunday qilib, biz NPSHrni iloji boricha pastroq saqlash uchun pervanel ko'zini shakllantirdik. Maqsad dizayn nuqtasida 83% dan yuqori samaradorlikdir, lekin bundan ham muhimi, u bosimni kerakli joyda ushlab turadi. Piting yo'q, kutilmagan muvaffaqiyatsizliklar yo'q.







[Yangi] Biz aslida sizning tizimingizga mos keladigan pervanellarni kesib tashlaymiz

Bu meni xafa qiladi. Men ko'plab shahar suv inshootlariga boraman va nasos o'z egri chizig'idan chiqib ketmoqda. Gaz kelebeği yarim yopiq. Motor qichqiradi. Energiya to'g'ridan-to'g'ri issiqlikka aylanadi.

Biz sizga shunchaki tokchadan nasos topshirmaymiz. Biz sizning tizimingizning haqiqiy egri chizig'ini ko'rib chiqamiz va pervaneni mos keladigan tarzda kesib tashlaymiz. Bostirish kerak emas. Bizning dala sinovlarida buning o'zi dvigatel quvvatini 12% gacha qisqartirdi. Bu nazariy tejash emas, balki haqiqiy pul.

01

2900 aylanish tezligida tebranish? Slop uchun joy yo'q.

2900 rp/daqiqada yugurish hamma narsa o'lik-yoqilishi kerakligini anglatadi. Biz faqat pervaneni "muvozanat" qilmaymiz va uni bir kun deb ataymiz. Butun aylanadigan yig'ilish G2.5 dinamik muvozanatni oladi. Mil, pervanel, mufta - hammasi.

Natija? Tebranish ISO chegaralaridan ancha past bo'ladi. Mil qamchilamaydi. Muhrlar bolg'alanmaydi. Tinch. Va nasos xonasida jim, odatda, hamma narsa to'g'ri ishlayotganini anglatadi.

02

[Yangi] IHG kimyoviy liniyasi uchun SiC gibrid muhrlari

Standart uglerod{0}}seramika plomba? Ular tuz eritmalari va organik kislotalar bilan parchalanadi. Men ularni jiddiy narsa uchun tavsiya qilishni to'xtatish uchun etarli marta ko'rganman.

Endi IHG seriyasi opsiya sifatida Oliy{0}}Silikon Grafit (SiC/SiC) gibrid mexanik muhr bilan birga keladi. U yorilishsiz 160 daraja termal zarba bilan ishlaydi. Bosim 1,6 MPa gacha o'zgaradimi? Hammasi joyida. Agar siz xavfli kimyoviy moddalarni ko'chirayotgan bo'lsangiz va sizga nol oqish kerak bo'lsa, bu muhrni olish kerak.

03

PN16 shunchaki nom plaketidagi raqam emas

1,6 MPa darajasi. Har bir korpus gidrostatik jihatdan 1,5x, ya'ni - 2,4 MPa da sinovdan o'tkaziladi. Nega? Chunki suv bolg'asi sodir bo'ladi. Kimdir klapanni uradi, quvvat uzilib qoladi va sizning yaxshi barqaror 1,0 MPa tizimingiz bir necha millisekundlarda 3,0 MPa ga oshdi.

Buning ostida yupqaroq g'iloflar egiluvchan bo'ladi. Volut ishqalanadi. Rulmanlar zarba oladi. Bizning korpuslarimiz egilmaydi. Spiral volut o'z shaklini saqlab qoladi. Har olti oyda bir bosh og‘rig‘iga sabab bo‘ladigan nasos o‘rtasidagi farq shu.

04







Mahsulot parametrlari

Model Tezlik 2900 rpm / min     Tezlik 1450 rpm / min
  Oqim (m³/soat) Bosh (m) Quvvat (kVt) Oqim (m³/soat) Bosh (m) Quvvat (kVt)
IH25-25-125 3.2 20 1.1 1.6 5 0.55
IH25-25-160 32 - 2.2 8 - 0.55
IH25-25-200 50 - 5.5 12.5 - 0.75
IH25-25-250 80 - 7.5 20 - 1.5
IH40-32-125 6.3 20 1.5 3.2 5 0.55
IH40-32-160 32 - 3 8 - 0.55
IH40-32-200 50 - 5.5 12.5 - 1.1
IH40-32-250 80 - 11 20 - 2.2
IH50-32-125 12.5 20 3 6.3 5 0.55
IH50-32-160 32 - 4 8 - 0.55
IH50-32-200 50 - 7.5 12.5 - 1.5
IH50-32-250 80 - 15 20 - 2.2
IH65-50-125 25 20 3 12.5 5 0.55
IH65-50-160 32 - 5.5 8 - 0.75
IH65-40-200 50 - 11 12.5 - 1.5
IH65-40-250 80 - 18.5 20 - 3
IH65-40-315 125 - 30 32 - 5.5
IH80-65-125 50 20 5.5 25 5 0.75
IH80-65-160 32 - 11 8 - 1.5
IH80-50-200 50 - 15 12.5 - 2.2
IH80-50-250 80 - 30 20 - 4
IH80-50-315 125 - 45 32 - 7.5





TSS

Savol: Vertikal (ISG) va gorizontal (IS) o'rtasida aslida farq bormi?

Javob: Gidravlik jihatdanmi? Zo'rg'a. Suv har qanday holatda ham xuddi shunday chiqadi. Lekin ta'mirlash? Mutlaqo boshqa hikoya. Agar siz - baland-koʻtarilgan yertoʻlaga tor boʻlsangiz, qattiq mexanik xona - vertikal yoʻnalishga oʻting. U har qanday joyga mos keladi. Ammo agar sizda zamin bo'lsa, gorizontal holatga o'ting. Zanjirli ko'targichdan osilgan holda vertikal dvigatelni nasos miliga tekislash juda achinarli. Menga ishoning. Ishlar noto'g'ri bo'lganda, gorizontal ustida ishlash osonroq.

Savol: Mening suvim ichida zarracha bor. Mexanik muhr omon qoladimi?

Javob: Rostini aytsam? Balki yo'q. Mexanik qistirmalari tanlab olinadi. Ular toza suyuqlikni xohlashadi. Qum, qum, loy - zımpara kabi muhr yuzlarini yeydi. Haftalar va u tugadi. Iflos suv uchun, men bezli qadoqlash bilan ketaman. Ha, biroz tomizadi. Lekin u ertalab soat 3 da portlamaydi va nasos xonangizni suv bosmaydi. Agar sizga hech qanday oqish kerak bo'lmasa, biz yuvish rejasiga ega qattiq{10}}siC plomba haqida gapirishimiz kerak.

Savol: 2900 RPM yaxshiroqmi, chunki u tezroq?

Javob: Tezroq degani yaxshiroq degani emas. Bu oldindan arzonroq degan ma'noni anglatadi. 2900 RPM nasos kichikroq, yuqori bosimga tushadi, sotib olish uchun kamroq xarajat qiladi. Lekin hamma joyda 100 mil / soat tezlikda haydashga o'xshaydi - hamma narsa tezroq eskiradi. Agar bu nasos 24/7 ishlasa va u sizning ishlashingiz uchun muhim bo'lsa, 1450 RPM versiyasini oling. Bugungi kunda kattaroq, qimmatroq. Ammo sizning podshipniklaringiz va muhrlaringiz ikki baravar uzoq davom etadi, chunki ichidagi oqim hamma narsani urib yubormaydi.

Savol: 140 daraja suv uchun oddiy quyma temir nasosdan foydalanishim mumkinmi?

Javob: qilmang. Men buni sinab ko'rganman. Standart quyma temir va NBR qistirmalari 80 darajaga baholanadi. O'tmishda metall kengayadi, muhrlar yorilib ketadi va suv asosan nasos ichidagi bug'ga o'tishni so'raydi. Bu kavitatsiya va u pervanelni tezda yo'q qiladi. Bu harorat uchun sizga IHG seriyasi kerak. To'g'ri metallurgiya, to'g'ri NPSHr xususiyatlari. U bilan qimor o'ynamang.

Savol: Pervanelni kesish bilan nima qilish kerak? Men shunchaki valfdan foydalana olmaymanmi?

Javob: Siz qila olasiz. Va buning uchun siz bir tonna pulni behuda sarflaysiz. Katta o'lchamli nasosdagi valfni o'chirish bir vaqtning o'zida gaz va tormoz bilan haydashga o'xshaydi. Men buni har doim ko'raman - vana yarim yopiq, dvigatel qiziydi, hamma joyda tebranish. Biz pervaneni haqiqiy ish nuqtangizga moslash uchun qirqamiz. Nasos o'zining yoqimli joyida ochiq ishlaydi. Vibratsiya pasayadi, muhrlar uzoqroq davom etadi va sizning elektr to'lovingiz darhol 10-15% ga tushadi.

Savol: Tizim 1,0 MPa da ishlayotgan bo'lsa, 1,6 MPa reytingi haqida qayg'urishim kerakmi?

Javob: Ha. Suv bolg'asi tufayli. 1.6 MPa barqaror-holat uchun yaxshi. Ammo kimdir klapanni yopib qo'yadi yoki quvvat pasayadi va bu 1,0 MPa bir soniyada 3,0 MPa ga ko'tarilishi mumkin. Biz korpuslarni 2,4 MPa gacha sinovdan o'tkazamiz, ammo bu dizayn maqsadi emas, balki xavfsizlik tarmog'i. Agar tizimingizda kuchlanish mavjud bo'lsa, standart cho'yandan foydalanmang - u mo'rt. Egiluvchan temirga o'ting. U yorilish o'rniga egiluvchan bo'ladi.
