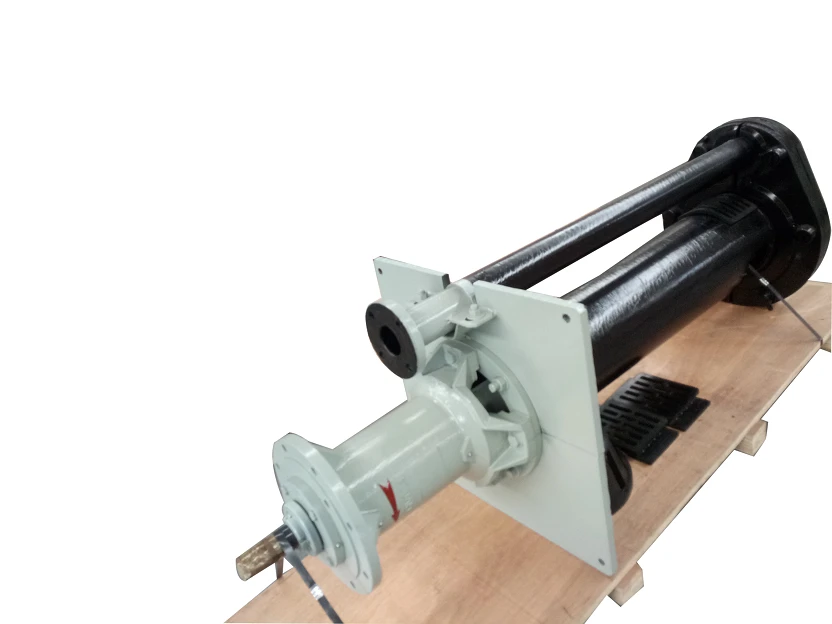

Vertikal qazib olish po'rti - bu vertikal bir bosqichli, bitta assimilyator, yarim ochiq pospeller bilan markazdan ajratish pompasidir. Süleler So'rovning chekkalarini kengaytirishda aralashgan pichoqlar bilan jihozlangan.
U asosan atrof-muhitni muhofaza qilish, suvni qayta ishlash, po'lat zavodlari, tijorat, moyli, toshqitmalar, tsement zavodlari, oziq-ovqat mahsulotlari, oziq-ovqat mahsulotlari, oziq-ovqat mahsulotlarini, shuningdek suyuqliklarni boshqarish, shuningdek suyuqlik suvlarini boshqarish va boshqa sohalarda qo'llaniladi. qum, shlak yoki korroziy moddalar mavjud.
Masalan: 80YZ 80-20 a
Yz: suv osti pompasi
80: diametri (mm)
80: Loyihalash oqimi (M³ \/ H)
20: Dizayn boshi (m)
Javob: Speller bir marta kesilganligini bildiradi
Nasos bir bosqichli, bitta so'rilgan saylovlar tuzilishi. Gidrotekitik tarkibiy qismlar rioya o'rindiq, xizmatni qo'llab-quvvatlash va trubani ulash orqali ulanadi. Suyuqlik quvurlar yig'i orqali chiqariladi.
Yarim ochiq perceller, ichakning kengaytmaida aralashgan pichoqlarni aralashtiradi. Ushbu nasosning asosiy xususiyati shundaki, suv osti nasosining etarli darajada qattiq kuchliligiga ega, ammo paspelli va muhrlar, uni yuqori zarralar bilan yuqori konsentratsiyalar bilan tashish imkonini beradi.
Nasosning suv osti uzunligi 800 dan 2000 mm gacha, va agar kerak bo'lsa, so'rg'ich trubkasi bilan jihozlanishi mumkin. Nasos suyuqlikka botirilganligi sababli, mil muhr kerak emas. Drayv tizimi, nasosga ulangan joyda dvigatelni qo'llab-quvvatlaydigan va bazaga o'rnatilgan vertikal motordan iborat.
Riviqotlarni uy-joy vapiriqqa joylashtiring.
O'lchov qopqoqlarini va razetkalarni tutadigan qopqoqlarni mahkamlash.
Xavfsiz rulman tishli o'rindiqqa o'ralgan joylarni qoplaydi.
Yig'ilgan rulman uy-joyni milga torting, qulfni torting va rulman uyiga tutunni mahkamlang.
Taftani rizqli o'rindiqqa joylashtiring, uni murvat bilan mahkamlang va sozlangan vintni o'rnating. Qulfiqlarni qo'llab-quvvatlash o'rindig'iga joylashtiring va quyi rulman yaqinida suvni saqlab qolgan halqani joylashtiring.
Ulanish trubkasini rulmanga mahkamlang va pastki chetiga nasos qopqog'ini mahkamlang. Pervanelni pastki milga qo'ying va uni torting. Old nasos qopqog'ini yig'ish va uni murvat bilan bog'lang. Ro'zani turg'un vintni (1-1,5 mm) orasidagi bo'shliqni (1-1,5 mm) sozlang, so'ng uni yong'oq va murvat bilan yoping.
Motorli tayanchni rizqli o'rindiqqa joylashtiring va uni murvat bilan mahkamlang. Bounding Assambleyasini yuqori milga o'rnating va motor miliga vintlar bilan motor miliga mahkamlang. Motorni motorli qo'llab-quvvatlash va uni murvat va yong'oq bilan mahkamlang.
Imkoniyat tarkibidagi rozetal tarkibiy qismlarini yig'ish: Asbestning qashshoq, tirsagi va oqindi quvur. Ularni qo'llab-quvvatlash o'rindig'iga mahkamlang.
Vertikal qazib olish skurry nasos men uchun birinchi tanlovdir.
| Model |
Maks. Kuch (kw) |
Material | Oqim (l \/ s) | Bosh (m) | Tezlik (r \/ min) | Maks. unumdorlik | Vanlar soni |
Speller diametri (mm) |
Og'irligi (kg) |
| 40PV | 15 | CR27 | 5-12 | 4-28 | 1000-2200 | 40 | 5 | 188 | 285 |
| 65qv | 30 | 6-24 | 5-31 | 700-1500 | 58 | 5 | 280 | 430 | |
| 100rv | 75 | 15-80 | 5-35 | 500-1200 | 56 | 5 | 370 | 860 | |
| 150sV | 110 | 30-130 | 8-40 | 500-1000 | 52 | 5 | 450 | 1700 | |
| 40PV | 15 | Kauchuk | 5-11 | 4-26 | 1000-2200 | 40 | 5 | 188 | 280 |
| 65qv | 30 | 6-29 | 5-30 | 700-1500 | 51 | 5 | 280 | 420 | |
| 100rv | 75 | 18-80 | 5-35 | 600-1200 | 62 | 5 | 370 | 840 | |
| 150sV | 110 | 30-130 | 8-40 | 500-1000 | 52 | 5 | 450 | 1700 |
