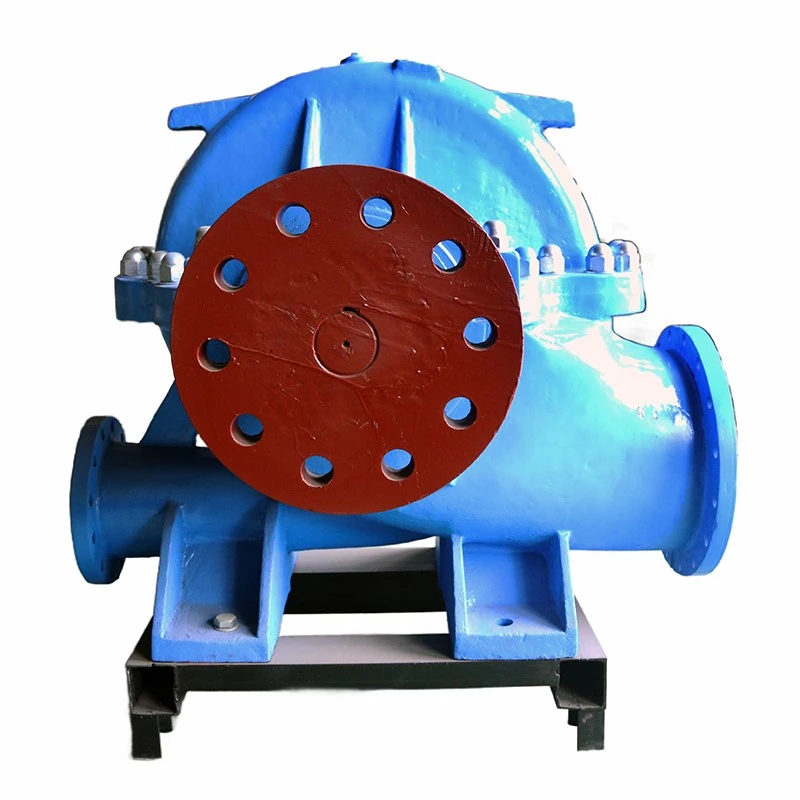

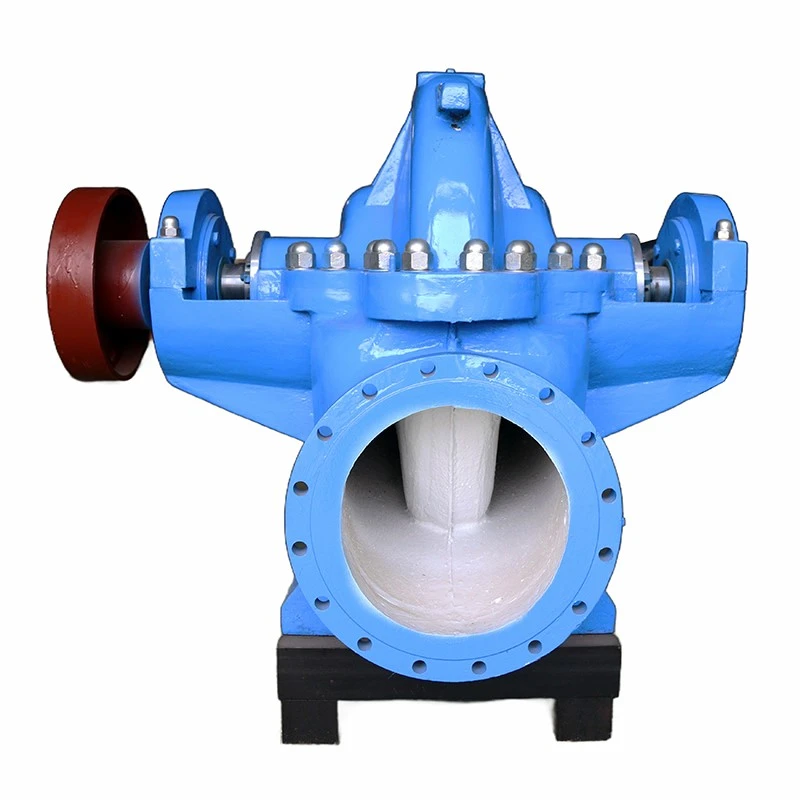

Katta quvvatli Sump Suv nasoslari - bu ikki so'r nasoslari, suv nasoslari bo'lib, toza suv yoki shunga o'xshash suyuqlikni fizik va kimyoviy xususiyatlarda namoyon qilish uchun ishlatiladi. Bu nasos qurilishi va materiallarini o'zgartirgandan so'ng og'ir qum va loy suvi yoki turli xil korroziyani hal qilishi mumkin. Numbali suyuqlikning harorati 80 darajadan oshmasligi kerak. Nasoslar fabrikalar, minalar, kimyo sanoati, neft, shaharlar, gidroelektrostantsiyalar, turli xil konservativlik loyihalari va fermer xo'jaliklarida sug'orish uchun suv ta'minoti uchun mos keladi.
Nasosning modeli ma'nosini anglatadi
300S-58A
300: so'rg'ichning diametri (mm)
S: Bir bosqichli ikki yillik ikki assimilyatsiyalangan o'lchovli pomp
58: Bosh (m)
Javob: Birinchi marta evazeler
Qurilish tavsifi
Nasosning assimiltigi va oqishi ham nasos milining markaziy chizig'i ostida, ular millar markaziga vertikal va gorizontal yo'nalishga o'tadi. Siz ta'mirlash uchun dvigatelni va maktabning chiqish va insoft quvurlarini tushirmaslik kerak.
Nasosning asosiy qismlari: nasos qoplamasi, nasos qoplamasi, mil, ikki aski sovish, tokcha, tokash va boshqalar. Ular boshqa materialni qabul qilish talabiga binoan past temir uzukdan yasalgan.
Spellerning ishlaydigan uy nasos qopqog'i va nasos qoplamasidan iborat. Vakuum metrini o'rnatish uchun iplar va bosim metrini assimilyatsiya flanjesi va oqindi flanjeda joylashgan. So'rg'ichning pastki qismida drenajlash uchun iplangan teshik mavjud.
Spellerning ishlaydigan uy nasos qopqog'i va nasos qoplamasidan iborat. Vakuum metrini o'rnatish uchun iplar va bosim metrini assimilyatsiya flanjesi va oqindi flanjeda joylashgan. So'rg'ichning pastki qismida drenajlash uchun iplangan teshik mavjud.
Speller statik muvozanat sinovidan o'tkazildi. U milning shafoyat qismalari va qirg'og'idagi shilli yong'oqlar, qaysi eksenalli yong'oq bilan sozlanishi mumkin. Spelelerning eksenel kuchini muvozanatlash uchun simmetrik taqsimlash.
Nasosning milidan ikkita nurli balli rulman bilan qo'llab-quvvatlanadi. Nasos qoplamasi uchlariga o'rnatilgan rulolangan tana ichiga o'rnatiladi va CA-baz yog 'bilan yog'lanadi. Ikki assimilyatsiya muhrli uzukli suv oqimini bosimli suv uyidan tushirish uchun ishlatiladigan suvni kamaytirish uchun ishlatiladi.
Katta quvvatli Sump To'lgos Suv nasosi moslashuvchan ulash orqali vosita tomonidan boshqariladi. Bundan tashqari, agar kerak bo'lsa, dizel dvigatelini boshqarish mumkin.
Shafd muhri muhrlangan. Pomozga va sovutgich muhrlashini oldini olish uchun qadoqlash halqasi, nasos qoplamasining yorqin yuzasida gorizontal ravishda ajratilgan holda, suv muhriga aylanib o'tish uchun ozgina yuqori bosimli suv mavjud.
Mexanik muhr foydalanuvchi talablariga bog'liq.
Bo'lim chizmasi
1.Ushbu yong'oq
2.Qish uyi b
3.Maring uzuk
4.Qishcha bez
5. suvli decraft
6.pump korpus
7.Pump qoplamasi
8. Superaming muhrli uzuk
9.mememeler
10.
11.Pakcing butasi
12.packing
13.packing halqasi
14.shaft
15.Shaftni yengli yong'oq
16.Bebing bezlari a
17.Bearing ushlab turish halqasi
18.Beare
19.Beary uyi a
20. Aynatgich
Standart ishlash jadvali
|
Nasos modeli |
Sig'im Q (m3/h) |
Bosh H (m) |
Tezlik n (R / min) |
POWER P (kVt) |
Unumdorlik η (%) |
(Npsh) r (m) |
Pervanel diametri (mm) |
Nasos vazn (kg) |
|
|
Shpal kuch |
Motor kuch |
||||||||
|
250S24 (10sh -13) |
360 485 576 |
27 24 19 |
1450 |
33.1 37.2 36.7 |
45 |
80 85 81 |
3.8 |
Φ285 |
370 |
|
250S24A (10sh -13 a) |
342 414 482 |
22.2 20.3 17.4 |
1450 |
25.8 27.6 28.6 |
37 |
80 83 80 |
3.8 |
Φ280 |
370 |
|
250S14 (10sh -19) |
360 485 576 |
16 14 11 |
1450 |
19.8 23.1 28.7 |
30 |
79 80 60 |
3.8 |
Φ270 |
340 |
|
250S14A (10sh -19 a) |
320 432 504 |
13.7 11 8.6 |
1450 |
15.5 16.6 20.3 |
22 |
77 78 58 |
3.8 |
Φ247 |
340 |
|
300S90 (12sh -6) |
590 790 936 |
93 90 82 |
1450 |
202 243 279 |
315 |
74 79.6 75 |
4.2 |
Φ531 |
840 |
|
300S90A (12sh -6 a) |
576 756 918 |
86 78 70 |
1450 |
190 217 247 |
280 |
71 74 71 |
4.2 |
Φ500 |
840 |
|
300S90B (12sh -6 b) |
540 720 900 |
72 67 57 |
1450 |
151 180 200 |
220 |
70 73 70 |
4.2 |
Φ470 |
840 |
|
300S58 (12sh -9) |
576 790 972 |
63 58 50 |
1450 |
131.7 148.5 165.5 |
200 |
75 84 80 |
4.8 |
Φ435 |
809 |
|
300S58A (12sh -9 a) |
529 720 893 |
53 49 42 |
1450 |
100.4 118.6 131 |
160 |
76 81 78 |
4.8 |
Φ410 |
809 |
|
300S58B (12sh -9 b) |
504 684 835 |
47.2 43 37 |
1450 |
88.7 104 111.4 |
132 |
73 77 75.5 |
4.7 |
Φ390 |
809 |
|
300S32 (12sh -13) |
612 790 900 |
36 32 28 |
1450 |
73.1 81 84.7 |
110 |
82 85 81 |
4.8 |
Φ348 |
709 |
|
300S32A (12sh -13 a) |
551 720 810 |
31 26 24 |
1450 |
58.1 61.4 68 |
75 |
80 83 78 |
4.8 |
Φ324 |
709 |
|
300S19 (12sh -19) |
612 790 935 |
22 19 16 |
1450 |
45.9 47.5 47.9 |
55 |
80 86 85 |
5.2 |
Φ293 |
487 |
|
300S19A (12sh -19 a) |
504 720 829 |
20 16 13 |
1450 |
38.7 39.2 39.1 |
45 |
71 80 75 |
5.2 |
Φ268 |
487 |
|
300S12 (12sh -28) |
612 790 900 |
14.5 12 10 |
1450 |
30.2 30.4 33.1 |
37 |
80 84.8 74 |
5.5 |
Φ251 |
660 |
|
300S12A (12sh -28 a) |
522 684 792 |
11.8 10 8.7 |
1450 |
23.3 23.9 24.7 |
30 |
72 78 76 |
5.5 |
Φ251 R122 |
660 |
